Шинопровод: современный взгляд на электроснабжение

Шинопровод: что это такое и для чего он нужен

В современной энергетике и строительстве всё чаще применяются модульные системы передачи и распределения электроэнергии, отличающиеся компактностью, безопасностью и высокой производительностью. Такие решения представляют собой готовые маршруты для электричества, где роль обычных проводов выполняют массивные токопроводящие элементы, размещённые в прочном защитном корпусе. Это не просто альтернатива кабелю, это новый уровень организации электроснабжения, с помощью которого можно справиться с любыми инженерными задачами.

Основная функция подобных конструкций — централизованная и рациональная подача питания от главных распределительных устройств к отдельным зонам потребления.

Сфера применения охватывает практически все промышленные и гражданские объекты:

• Крупные производственные предприятия
• Логистические и складские комплексы
• Торговые центры и супермаркеты
• Офисные здания и бизнес-центры
• Выставочные и концертные залы
• Музеи, галереи и образовательные учреждения
• Рестораны, кафе, гостиницы, общественные пространства
• Жилые комплексы, коттеджи

Как устроен шинопровод

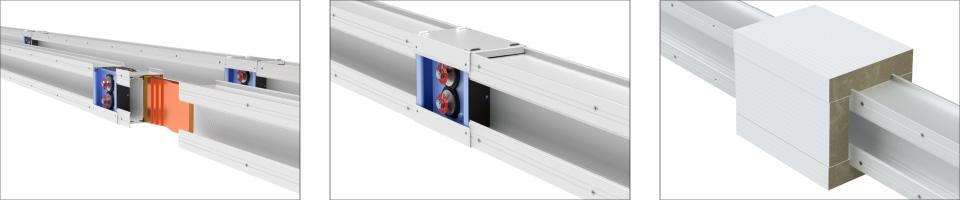

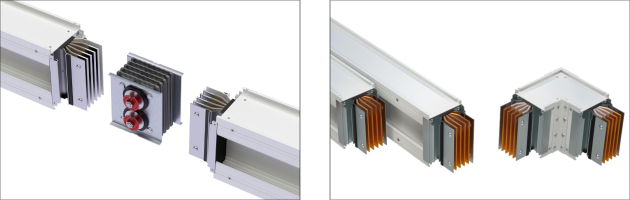

Шинопровод включает набор стандартных компонентов, которые собираются по принципу конструктора и образуют единую структуру для передачи электричества. Основу составляют несколько параллельных токопроводящих шин из меди или алюминия — от их количества, сечения и расположения зависит мощность линии. Элементы заключены в жёсткий корпус из металла с высокой коррозионной стойкостью либо из специального пластика. Внутри располагаются диэлектрические материалы, гарантирующие надежную работу и защиту цепи от повреждения. В ее состав также входят соединительные и ответвительные детали, позволяющие формировать сложные схемы, подключать оборудование или создавать новые точки питания.

Дополнительные комплектующие — концевые заглушки, адаптеры для светильников, измерительные приборы, компенсаторы вибраций и температурных деформаций — подбираются под конкретные задачи и позволяют изготавливать трассы, полностью соответствующие условиям эксплуатации.

По назначению и области применения выделяют следующие типы:

• Силовой шинопровод — используются для передачи больших токов (от сотен до тысяч ампер) между распределительными пунктами, трансформаторными подстанциями, основными группами промышленного оборудования. Востребован в машиностроении, металлургии, на производственных площадках, в логистических комплексах и крупных торговых центрах.
• Осветительный шинопровод — обеспечивает питание сетей внутреннего и наружного освещения в офисах, торговых и выставочных залах, на складах, в административных зданиях. Дают возможность быстро перестроить схему без больших затрат на монтаж.
• Трековый шинопровод — особый класс шин для гибкой организации освещения в коммерческих и жилых помещениях, в том числе в магазинах, галереях, ресторанах, офисах, частных домах, где требуется динамично менять расположение и направление светильников.

Преимущества шинопровода

Современные трассы для передачи электроэнергии превосходят традиционные кабельные сети.

1. Безопасность и надежность
Жёсткий металлический корпус модульных токопроводящих систем выступает не только механической защитой, но и гарантирует работоспособность в условиях пожара. Негорючие материалы в конструкции предотвращают распространение пламени вдоль электролинии, а прочная оболочка надёжно изолирует электрические контакты от возможных внешних воздействий. Это особенно актуально в местах с повышенной влажностью, запылённостью или химически агрессивной атмосферой — например, на производствах, складах, в логистических центрах.
Все соединения и контактные элементы скрыты внутри корпуса, что исключает вероятность удара током и образование токовых дуг. Высокая степень герметичности и точность заводской сборки предотвращают попадание пыли и влаги к критически важным частям, а значит, риск коротких замыканий и аварийных ситуаций сводится к минимуму. Такой уровень защиты существенно повышает безопасность и снижает вероятность простоев из-за аварий на линии электроснабжения.

2. Скорость монтажа и обслуживания
Сборно-модульная структура позволяет выполнять монтаж по принципу конструктора: секции и ответвления легко соединяются с помощью заводских замков и креплений. По сравнению с классической прокладкой кабеля, сборка и подключения трасс занимает меньше времени даже на крупных предприятиях.
Обслуживание также существенно упрощается. Во время ремонта или модернизации не требуется демонтировать весь участок, достаточно заменить или добавить отдельный модуль. Такой подход минимизирует время простоя, можно не останавливать полностью технологический процесс и снизить затраты на оплату труда специалистов.
Благодаря сокращению сроков ввода в эксплуатацию общие расходы на жизненный цикл электросети становятся заметно ниже, чем при использовании традиционных кабельных решений.

3. Компактность и экономия пространства
Минимальные габариты при высокой мощности также являются несомненным достоинством современных токопроводящих трасс. В отличие от разветвлённых кабельных каналов и многочисленных лотков, все проводники собраны в одном корпусе, который можно монтировать вплотную к потолочным или стеновым поверхностям. Это особенно важно для сложных технологических предприятий, где каждый метр полезной площади нужен для размещения оборудования, организации проходов или систем безопасности.
Компактная конструкция не загромождает технические помещения, облегчает доступ к другим инженерным коммуникациям, упрощает уборку, профилактические работы и перепланировку, а также повышает общую эргономику производственных или коммерческих зон.

4. Простота изменения схемы цепи, интеграция мониторинга и управления
Модульная конфигурация облегчает любые изменения в структуре электроснабжения. Для добавления новой точки подключения или отключения части линии не требуется прокладывать дополнительные кабели или перестраивать трассу, достаточно снять или установить отдельную секцию.
Этот же принцип обеспечивает лёгкую интеграцию актуальных инструментов мониторинга и управления. В специальные отсеки корпуса или отдельные блоки могут быть встроены датчики, контроллеры, счётчики энергии, устройства дистанционного контроля. Благодаря такой архитектуре оператор получает возможность не только быстро реагировать на изменения нагрузки, но и оптимизировать функционирование всей инфраструктуры, снижая эксплуатационные издержки и повышая ее надёжность.
Гибкость шинопроводных решений делает их особенно ценными в условиях частых изменений — например, при расширении производства, перепланировке офисных пространств или динамичном розничном бизнесе.

Ограничения

• Необходимо подготовить точный проект — каждая линия рассчитывается под конкретные технические условия.
• Более высокая стоимость по сравнению с кабелями при малых объёмах работ. Но на крупных объектах инвестиции быстро окупаются за счёт сокращения расходов на поддержание и сервис.
• Требования к квалификации персонала для монтажа и обслуживания, особенно это касается высоковольтных и высокотоковых линий.

Шинопровод купить под заказ: в чем преимущество?

Большинство производителей поставляет данную номенклатуру под конкретный проект. Это не случайно: каждый и них уникален по планировке, мощности нагрузки, условиям эксплуатации и требованиям по безопасности. Индивидуальный подход учитывает все параметры — от длины и числа секций до специфики креплений, типа шин, степени защиты от влаги и пыли.

Преимущества поставок под заказ:

• Оптимизация расходов — приобретается только необходимый объём оборудования, исключаются излишки и складские остатки.
• Готовность к быстрой установке — все секции и соединительные элементы маркируются и комплектуются согласно проекту, что минимизирует ошибки при сборке и экономит время.
• Точная адаптация под проект — инженерные расчёты выполняются с учётом реальных условий, что обеспечивает надёжность и качество работы в долгосрочной перспективе.

 Заключение

Модульные трассы для передачи и распределения электричества — это современный, технологичный и экономически выгодный вариант. Они сокращают сроки ввода объектов в эксплуатацию, обеспечивают стабильность эксплуатации, минимизируют затраты на поддержание в рабочем состоянии и позволяют быть готовыми к любым изменениям в производственном процессе. Индивидуальный подход к проектированию и поставке делает данные решения универсальными для любого сектора — от жилых комплексов до тяжёлой промышленности.

Изготовление под конкретный проект гарантирует заказчику качество, безопасность и эффективность инфраструктуры на долгие годы вперёд. Это инвестиция в стабильность и развитие, которая быстро оправдывает себя и открывает новые возможности для бизнеса. Однако следует обратить особое внимание на выбор профессионального поставщика. Шинопровод и комплектующие к нему подлежат обязательной сертификации, и у продавца должна быть вся необходимая документация на реализуемый товар.

Компания «Элком-Электро» предоставляет полный пакет сертификационных документов, подтверждающих качество всего ассортимента. Обращаясь к нам, вы получите квалифицированную консультацию менеджера по подбору комплектующих и срокам поставки.

Заказ можно быстро оформить на портале «Элком-Онлайн».

*Важно! Данная статья носит информационный характер. При выборе и монтаже кабельных муфт руководствуйтесь проектной документацией и требованиями нормативных документов.
**В статье используются фото с ресурсов бренда DKC.
