Структурированная кабельная система: какой должна быть надежная IT-инфраструктура?

Структурированная кабельная система (СКС) — это кластер слаботочных и силовых кабелей, обеспечивающий бесперебойное функционирование сети для передачи данных мультимедийного контента в рамках одного здания или множества сооружений. Это информационный «каркас» здания, позволяющий всем цифровым сервисам предприятия функционировать в рамках единого комплекса.

Надежная IT-инфраструктура – это основа эффективной работы любой современной корпорации. Согласно аналитике, от 1 до 5% годового оборота компании может теряться из-за простоев, вызванных сбоями в сетевых соединениях. А это означает снижение производительности сотрудников, ухудшение качества обслуживания клиентов и рост операционных рисков. Как же создать такую систему, которая будет стабильной, гибкой и долговечной? Ответ — в принципе формирования СКС.

Основы создания СКС

Все внутриобъектовые сети подразделяются на 2 категории: специализированные, созданные под конкретную систему, и универсальные — СКС. В отличие от узконаправленных решений, например, отдельной телефонной линии, проектирование структурированной кабельной системы – это создание платформы, свободной от работы сторонних приложений и оборудования. Это делает ее идеальной базой для интеграции ИТ-инфраструктуры: от локальных сетей и IP-телефонии до систем видеобезопасности, мониторинга, жизнеобеспечения и других цифровых решений.

Ключевые принципы:

1. Универсальность
СКС — это среда для передачи информации, в которую можно интегрировать любые сервисы: компьютеры, телефоны, камеры, аудиосистемы, системы контроля и автоматизации.

2. Гибкость и запас по ресурсам

Прокладка структурированных кабельных систем ведется исходя из площади и функционального назначения здания. Инфраструктура планируется с расчетом на долгий срок эксплуатации (свыше 5 лет) с возможностью подключения новых рабочих мест и масштабирования. Распределение точек подсоединения и маршрутов не привязано к текущим запросам.

3. Структурированность и иерархия
Применяется архитектура «иерархической звезды»: - магистраль между строениями,
- вертикальные соединения между этажами,
- горизонтальные линии от этажных узлов до рабочих точек.
Такая топология обеспечивает централизованное управление, модульность и простоту обслуживания.

Главные составляющие СКС

Категории кабелей для структурированных кабельных систем: витая пара (Cat 5e, Cat 6, Cat 7) или оптоволоконные линии; Патч-корды – соединительные кабели между розетками и оборудованием;

Розетки и монтажные элементы** (обычно RJ-45) для подключения конечного оборудования;

Коммутационные панели – элементы, в которых происходит разводка и организация кабельных соединений.

Виды сетей в составе СКС*

1. Электроснабжение обеспечивает питание оборудования: кабели укладываются в пластиковые каналы, лотки, гофрорукава и прокладываются под потолками и в технических зонах.

2. Компьютерная сеть построена на базе кабелей витой пары.

Cat.5e**: до 100 Мбит/с.

Cat.6**: до 1 Гбит/с.

Cat.7**: до 10 Гбит/с.

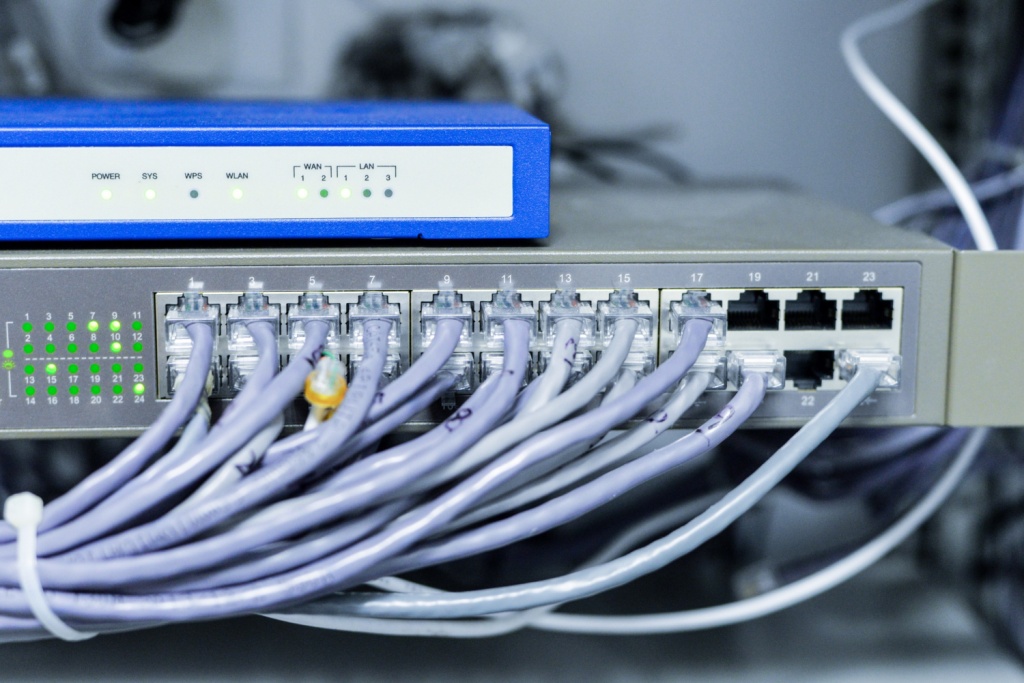

Провода соединяются с розетками и патч-панелями, обеспечивая надежную передачу данных.

3. Телефония. Классическая телефония использует многопарные кабели и RJ-11. Сегодня её вытесняет IP-телефония, интегрируемая в СКС-инфраструктуру.

4. Системы контроля и управления доступом включают картридеры, электрозамки, контроллеры, серверы. Они обеспечивают автоматизированный контроль посещаемости и защиту помещений от несанкционированного вторжения. Возможна интеграция устройств биометрии и турникетов.

5. Охранно-пожарная сигнализация обеспечивает раннее обнаружение задымления, подачу тревожных сигналов, управление эвакуацией и активацию защитных систем. Включает датчики дыма, огня, движения и панель управления.

6. Аудиосистемы и сигнальные устройства используются для внутреннего радиовещания, трансляции объявлений и аварийного оповещения.

7. Видеонаблюдение бывает двух видов: аналоговое работает через коаксиальный кабель и видеорегистраторы; цифровое (IP) передаёт сигнал по витой паре или оптике напрямую на сервер или облачную платформу.

Преимущества стандартизированных СКС

Структурированная система строится в полном соответствии с международными и национальными стандартами (ANSI/TIA, ISO/IEC и др.). Это обеспечивает:

• Совместимость оборудования и протоколов;
• Унифицированную архитектуру, легко поддающуюся модернизации;
• Снижение затрат за счёт массового применения типовых решений;
• Высокий уровень безопасности благодаря централизованному контролю доступа;
• Минимальные требования к обслуживающему персоналу;
• Долгий срок эксплуатации, окупающий начальные инвестиции.

Внедрение СКС: лишние расходы или эффективное вложение?

В краткосрочной перспективе развернуть обычную сеть на объекте, кажется, проще и дешевле. Однако она быстро устаревает и требует постоянной переделки. Построение структурированной кабельной системы, напротив, предполагает серьезную работу уже на этапе проекта, также для ее создания необходимо дополнительное финансирование, но все преимущества проявляются со временем.

Внедрять СКС рекомендуется, если:

• Вводится в эксплуатацию новое здание.
• Планируется создание цифровой инфраструктуры.
• Существующие сети не отвечают современным требованиям.

Если вы хотите, чтобы ваша ИТ-инфраструктура работала стабильно, масштабировалась без сбоев и отвечала актуальным критериям и запросам — стоит инвестировать в профессионально спроектированную структурированную кабельную систему.
